| Merknaam: | AWX |
| Modelnummer: | 7008 7009 7010 ACM |
| MOQ: | 10pcs |
| Prijs: | 0-0.01 |
| Verpakking: | carton |
| Betalingsvoorwaarden: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

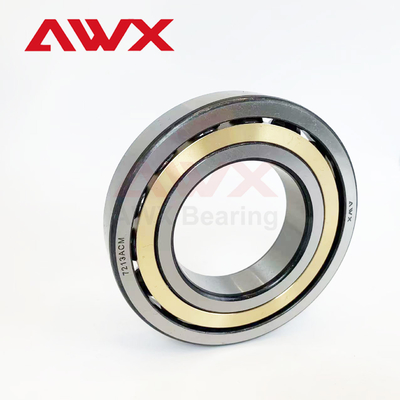

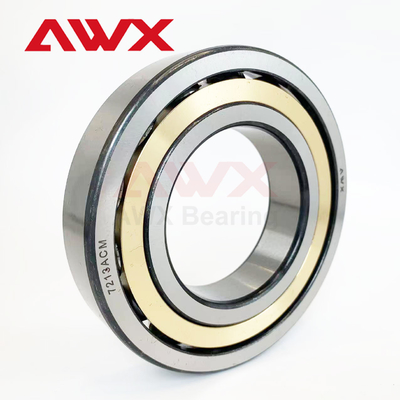

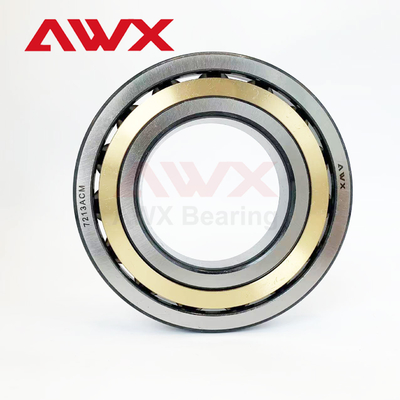

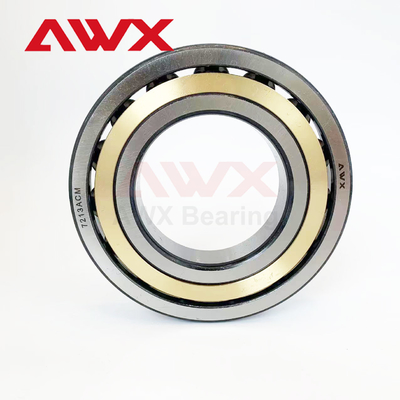

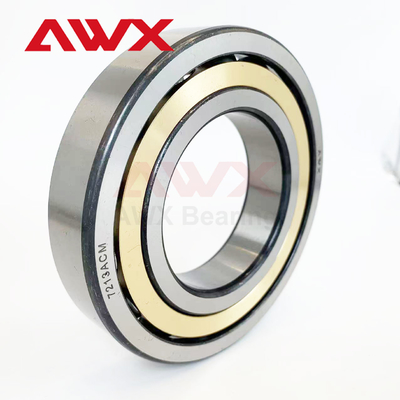

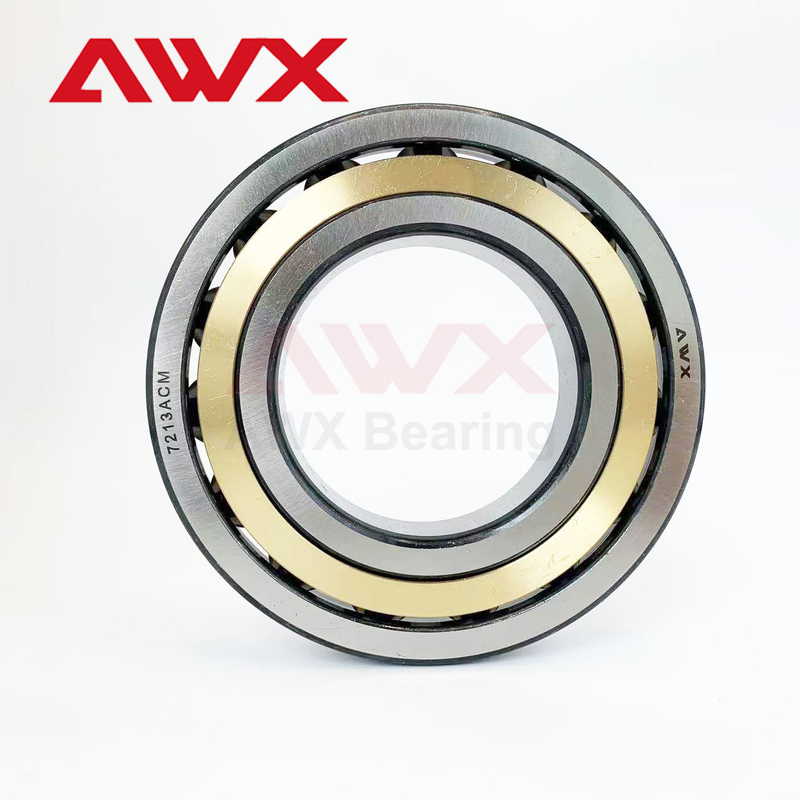

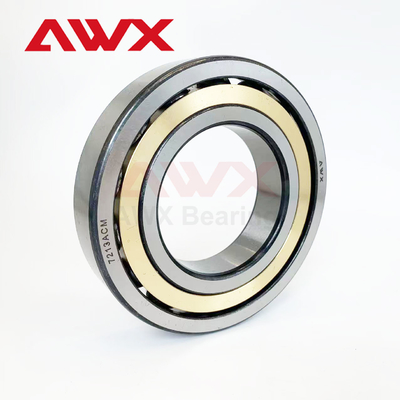

Hoekige contactlagers zijn een soort kogellager die kan worden aangepast aan de grootte, variërend van 30 mm tot 150 mm. Het is samengesteld uit lagerstaal of roestvrij staal,met verschillende kwaliteiten, zoals p5, p4, p2 en p0. Er zijn ook verschillende kooimaterialen beschikbaar, zoals nylon, messing, gestempeld staal en bakeliet.
Het hoekige contactballager is optioneel en kan afhankelijk van de contacthoek C, A of B zijn.De verbindingslijn tussen de stalen bal en het kogellager en het contactpunt van de binnenste en buitenste ringen vormt een hoek met de radiële richtingDe contacthoeken worden in het algemeen verdeeld in respectievelijk 15°, 30° en 40° voor C, A en B. Hoe groter de contacthoek, hoe groter de draagkracht.
HoekcontactlagerDe vormwijze, hetzij door stempelen, hetzij door draaien, wordt geselecteerd op basis van de vorm van het lager of de gebruiksvoorwaarden.Er zijn ook andere soorten hoekvormige kogellagers, zoals gecombineerde hoekvormige kogellagers, dubbelrijke hoekvormige kogellagers en vierpuntskogellagers.
Hoekvormige kogellagers worden hoofdzakelijk gebruikt in industriële machines, zoals spindels van werktuigmachines, elektromechanische apparatuur, lasmachines en andere mechanische apparatuur.
Parameters van het lager
| Tipe lager | Grensdimensies | Basisbelasting | Beperking van de snelheid | |||||
| d | D | W | Cr | - Ja. | Gras | Olie | Gewicht | |
| (mm) | (mm) | (mm) | (kN) | (kN) | (r/min) | (r/min) | (kg) | |
| 7000C | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0.021 |
| 7000 AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0.021 |
| 7200C | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0.031 |
| 7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0.031 |
| 7001C | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0.024 |
| 7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0.024 |
| 7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0.038 |
| 7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
| 7002C | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0.035 |
| 7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0.035 |
| 7202C | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0.048 |
| 7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0.048 |
| 7003C | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0.045 |
| 7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0.045 |
| 7203C | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0.07 |
| 7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0.07 |
| 7004C | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0.079 |
| 7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0.079 |
| 7204C | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0.112 |
| 7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0.112 |
| 7204B | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0.112 |
| 7005C | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0.091 |
| 7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0.091 |
| 7205C | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0.135 |
| 7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0.135 |
| 7205B | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0.135 |
| 7305B | 25 | 62 | 17 | 22.9 | 13.3 | 10000 | 14000 | 0.243 |
| 7006C | 30 | 55 | 13 | 15.8 | 11 | 20000 | 26000 | 0.133 |
| 7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0.133 |
| 7206C | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0.208 |
| 7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0.208 |
| 7206B | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0.208 |
| 7306B | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0.362 |
| 7007C | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0.17 |
| 7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0.17 |
| 7207C | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20000 | 0.295 |
| 7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0.295 |
| 7207B | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0.295 |
| 7307B | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10000 | 0.475 |
| 7008C | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20000 | 0.21 |
| 7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0.21 |
| 7208C | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0.382 |
| 7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10000 | 12000 | 0.382 |
| 7208B | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10000 | 0.382 |
| Tipe lager | Grensdimensies | Basisbelasting | Beperking van de snelheid | |||||
| d | D | W | Cr | - Ja. | Gras | Olie | Gewicht | |
| (mm) | (mm) | (mm) | (kN) | (kN) | (r/min) | (r/min) | (kg) | |
| 7308B | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0.657 |
| De volgende categorieën zijn bedoeld: | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
| 7009C | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0.26 |
| 7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 100000 | 12000 | 0.26 |
| 7209C | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0.43 |
| 7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0.43 |
| 7209B | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0.43 |
| 7309B | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0.875 |
| 7010C | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0.29 |
| 7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0.29 |
| 7210C | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0.485 |
| 7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0.485 |
| 7210B | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0.485 |
| 7310B | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
| 7410B | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
| 7011C | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0.42 |
| 7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10000 | 0.42 |
| 7211C | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0.635 |
| 7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0.635 |
| 7211B | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0.635 |
| 7311B | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
| 7012C | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0.45 |
| 7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0.45 |
| 7212C | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0.82 |
| 7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0.82 |
| 7212B | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0.82 |
| 7312B | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
| 7412B | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
| 7013C | 65 | 100 | 18 | 37.1 | 34.3 | 10000 | 13000 | 0.47 |
| 7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0.47 |
| 7213C | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
| 7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
| 7213B | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
| 7313B | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
| 7014C | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0.66 |
| 7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0.66 |
| 7214C | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
| 7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
| 7214B | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
| 7314B | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
| 7015C | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0.69 |
| 7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0.69 |
| 7215C | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
| 7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
De hoek van het contact tussen de ballen en de baan zorgt voor een effectieve behandeling van zowel radiale als axiale krachten, waardoor ze geschikt zijn voor hoge snelheid.
Deze lagers kunnen zware lasten dragen in vergelijking met standaard diepgroeflagers, wat de prestaties in veeleisende omgevingen verbetert.
Meestal gebruikt in machines, automobielonderdelen, ruimtevaart en precisieapparatuur zoals spindels, versnellingsbakken en turbinegeneratoren.
Ze zijn gemaakt van kwalitatief hoogwaardig staal of keramisch materiaal en bieden een superieure slijtvastheid, duurzaamheid en prestaties.
Verkrijgbaar met verschillende smeermiddelen (vet of olie) voor optimale wrijvingsreductie en thermische prestaties.
Het heeft verschillende kooien (metalen of nylon) die een soepele werking, verminderde wrijving en lagere geluidsniveaus vergemakkelijken.
Verkrijgbaar in verschillende contacthoeken (15°, 25°, 40°), waardoor de aanpassing aan specifieke belastingkenmerken en bedrijfsomstandigheden mogelijk is.
Het wordt aangeboden met verschillende afdichtingsvormen (open, afgeschermd of verzegeld) voor bescherming tegen verontreinigende stoffen en verlenging van de levensduur van het draagvlak.
Spindels voor werktuigmachines
Hoekige contactkogellagers worden veel gebruikt in de spindels van CNC-machines en draaiburken vanwege hun vermogen om hoge snelheden en aanzienlijke axiale belastingen te verwerken.het garanderen van een hoge precisie in bewerkingsprocessen.
Elektrische motoren
Gebruikt in hoogwaardige elektromotoren, met inbegrip van servomotoren en versnellingsmotoren, waarbij ze zowel radiale als axiale belastingen effectief beheersen om de betrouwbaarheid en prestaties te verbeteren.
Veranderingen
Gewoonlijk voorkomend in autoversnellingsbakken en industriële versnellingssystemen, ondersteunen hoekige contactlagers axiale belastingen, waardoor een soepele werking wordt gewaarborgd en slijtage bij versnellingsinteracties wordt geminimaliseerd.
Robotica en automatisering
Gebruikt in robotarmen en gewrichten, waar nauwkeurige beweging en belastinghantering van cruciaal belang zijn.
Pompjes en compressoren
Geïntegreerd in centrifuge en wisselpompen, evenals compressoren, waar ze axiale belastingen ondersteunen terwijl ze stabiliteit en betrouwbaarheid bieden in verschillende toepassingen voor de verwerking van vloeistoffen.
Aerospace toepassingen
Gebruikt in verschillende ruimtevaartmechanismen, waaronder aandrijvingen, landingsgestel en motorcomponenten.
Medische apparatuur
Het wordt gevonden in beeldvormingssystemen (zoals MRI's) en chirurgische instrumenten waar precisie en betrouwbaarheid cruciaal zijn voor de veiligheid van patiënten en een efficiënte werking.
Windturbines
Gebruikt in de aandrijflijn van windturbines om dynamische belastingen te beheersen die worden veroorzaakt door verschillende windsnelheden en windrichtingen, waardoor continuïteit en efficiëntie van de werking worden gewaarborgd.
Drukkerijen
Gebruikt in drukmachines (offset-, flexografische en digitale printers) voor nauwkeurige mediabehandelingen en het behoud van de uitlijning tijdens de werking.
Fietshubs
Gebruikt in high-performance fietshubs, vooral in competitieve fietsinstellingen, om de prestaties onder belasting te optimaliseren en wrijving te verminderen.
Vervoermiddelen
In spoorweg- en autowielassemblages om het draagvermogen te verbeteren en de veiligheid in omgevingen met hoge stress te verbeteren.
Vervoersystemen
Gebruikt in zware transportersystemen om precieze bewegingen en effectieve behandeling van zware ladingen over productielijnen mogelijk te maken.
Verpakking:
Dit hoekige contactballager is zorgvuldig verpakt in een stevige doos om de levering veilig te maken.
Verzending:
Alle bestellingen worden binnen 24 uur verwerkt en verzonden via betrouwbare koeriers.Leveringstermijnen kunnen variëren afhankelijk van het land van bestemming en de gekozen verzendmethodeNeem contact met ons op voor meer informatie over verzendopties en tarieven.
V: Wat is uw naverkoopservice en garantie?
A: Wij dragen de volgende verantwoordelijkheden als er defecte producten zijn gevonden:
1Vervangende goederen worden verzonden met uw volgende bestelling.
2. Terugbetaling voor defecte producten indien klanten dit vereisen.
V: Accepteert u ODM&OEM-orders?
A: Ja, we leveren ODM&OEM diensten aan wereldwijde klanten, we passen ook OEM doos en verpakking aan als uw vereisten.
V: Wat is het MOQ?
A: MOQ is 10pcs voor gestandaardiseerde producten; voor aangepaste producten moet MOQ vooraf worden onderhandeld.
V: Hoe lang duurt de doorlooptijd?
A: Voor monsterorders is de doorlooptijd 3-5 dagen, voor bulkorders 5-15 dagen.
V: Biedt u gratis monsters aan?
A: Ja, we bieden gratis monsters aan distributeurs en groothandelaren, maar klanten moeten de vracht dragen.
V: Hoe bestel ik?
A: 1. E-mail ons het model, merk en hoeveelheid, verzendwijze van lagers en we zullen onze beste prijs voor u aangeven;
2- Proforma factuur gemaakt en naar u gestuurd als de prijs overeengekomen door beide partijen;
3Deposito betaald na bevestiging van de PI en wij regelen de productie;
4Het saldo betaald vóór verzending of na afschrift van de ladingsbrief.
|
| Merknaam: | AWX |
| Modelnummer: | 7008 7009 7010 ACM |
| MOQ: | 10pcs |
| Prijs: | 0-0.01 |
| Verpakking: | carton |
| Betalingsvoorwaarden: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Hoekige contactlagers zijn een soort kogellager die kan worden aangepast aan de grootte, variërend van 30 mm tot 150 mm. Het is samengesteld uit lagerstaal of roestvrij staal,met verschillende kwaliteiten, zoals p5, p4, p2 en p0. Er zijn ook verschillende kooimaterialen beschikbaar, zoals nylon, messing, gestempeld staal en bakeliet.
Het hoekige contactballager is optioneel en kan afhankelijk van de contacthoek C, A of B zijn.De verbindingslijn tussen de stalen bal en het kogellager en het contactpunt van de binnenste en buitenste ringen vormt een hoek met de radiële richtingDe contacthoeken worden in het algemeen verdeeld in respectievelijk 15°, 30° en 40° voor C, A en B. Hoe groter de contacthoek, hoe groter de draagkracht.
HoekcontactlagerDe vormwijze, hetzij door stempelen, hetzij door draaien, wordt geselecteerd op basis van de vorm van het lager of de gebruiksvoorwaarden.Er zijn ook andere soorten hoekvormige kogellagers, zoals gecombineerde hoekvormige kogellagers, dubbelrijke hoekvormige kogellagers en vierpuntskogellagers.
Hoekvormige kogellagers worden hoofdzakelijk gebruikt in industriële machines, zoals spindels van werktuigmachines, elektromechanische apparatuur, lasmachines en andere mechanische apparatuur.
Parameters van het lager
| Tipe lager | Grensdimensies | Basisbelasting | Beperking van de snelheid | |||||
| d | D | W | Cr | - Ja. | Gras | Olie | Gewicht | |
| (mm) | (mm) | (mm) | (kN) | (kN) | (r/min) | (r/min) | (kg) | |
| 7000C | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0.021 |
| 7000 AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0.021 |
| 7200C | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0.031 |
| 7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0.031 |
| 7001C | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0.024 |
| 7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0.024 |
| 7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0.038 |
| 7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
| 7002C | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0.035 |
| 7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0.035 |
| 7202C | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0.048 |
| 7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0.048 |
| 7003C | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0.045 |
| 7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0.045 |
| 7203C | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0.07 |
| 7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0.07 |
| 7004C | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0.079 |
| 7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0.079 |
| 7204C | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0.112 |
| 7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0.112 |
| 7204B | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0.112 |
| 7005C | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0.091 |
| 7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0.091 |
| 7205C | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0.135 |
| 7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0.135 |
| 7205B | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0.135 |
| 7305B | 25 | 62 | 17 | 22.9 | 13.3 | 10000 | 14000 | 0.243 |
| 7006C | 30 | 55 | 13 | 15.8 | 11 | 20000 | 26000 | 0.133 |
| 7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0.133 |
| 7206C | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0.208 |
| 7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0.208 |
| 7206B | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0.208 |
| 7306B | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0.362 |
| 7007C | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0.17 |
| 7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0.17 |
| 7207C | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20000 | 0.295 |
| 7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0.295 |
| 7207B | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0.295 |
| 7307B | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10000 | 0.475 |
| 7008C | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20000 | 0.21 |
| 7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0.21 |
| 7208C | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0.382 |
| 7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10000 | 12000 | 0.382 |
| 7208B | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10000 | 0.382 |
| Tipe lager | Grensdimensies | Basisbelasting | Beperking van de snelheid | |||||
| d | D | W | Cr | - Ja. | Gras | Olie | Gewicht | |
| (mm) | (mm) | (mm) | (kN) | (kN) | (r/min) | (r/min) | (kg) | |
| 7308B | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0.657 |
| De volgende categorieën zijn bedoeld: | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
| 7009C | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0.26 |
| 7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 100000 | 12000 | 0.26 |
| 7209C | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0.43 |
| 7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0.43 |
| 7209B | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0.43 |
| 7309B | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0.875 |
| 7010C | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0.29 |
| 7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0.29 |
| 7210C | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0.485 |
| 7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0.485 |
| 7210B | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0.485 |
| 7310B | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
| 7410B | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
| 7011C | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0.42 |
| 7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10000 | 0.42 |
| 7211C | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0.635 |
| 7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0.635 |
| 7211B | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0.635 |
| 7311B | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
| 7012C | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0.45 |
| 7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0.45 |
| 7212C | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0.82 |
| 7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0.82 |
| 7212B | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0.82 |
| 7312B | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
| 7412B | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
| 7013C | 65 | 100 | 18 | 37.1 | 34.3 | 10000 | 13000 | 0.47 |
| 7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0.47 |
| 7213C | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
| 7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
| 7213B | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
| 7313B | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
| 7014C | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0.66 |
| 7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0.66 |
| 7214C | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
| 7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
| 7214B | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
| 7314B | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
| 7015C | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0.69 |
| 7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0.69 |
| 7215C | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
| 7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
De hoek van het contact tussen de ballen en de baan zorgt voor een effectieve behandeling van zowel radiale als axiale krachten, waardoor ze geschikt zijn voor hoge snelheid.
Deze lagers kunnen zware lasten dragen in vergelijking met standaard diepgroeflagers, wat de prestaties in veeleisende omgevingen verbetert.
Meestal gebruikt in machines, automobielonderdelen, ruimtevaart en precisieapparatuur zoals spindels, versnellingsbakken en turbinegeneratoren.
Ze zijn gemaakt van kwalitatief hoogwaardig staal of keramisch materiaal en bieden een superieure slijtvastheid, duurzaamheid en prestaties.
Verkrijgbaar met verschillende smeermiddelen (vet of olie) voor optimale wrijvingsreductie en thermische prestaties.
Het heeft verschillende kooien (metalen of nylon) die een soepele werking, verminderde wrijving en lagere geluidsniveaus vergemakkelijken.
Verkrijgbaar in verschillende contacthoeken (15°, 25°, 40°), waardoor de aanpassing aan specifieke belastingkenmerken en bedrijfsomstandigheden mogelijk is.
Het wordt aangeboden met verschillende afdichtingsvormen (open, afgeschermd of verzegeld) voor bescherming tegen verontreinigende stoffen en verlenging van de levensduur van het draagvlak.
Spindels voor werktuigmachines
Hoekige contactkogellagers worden veel gebruikt in de spindels van CNC-machines en draaiburken vanwege hun vermogen om hoge snelheden en aanzienlijke axiale belastingen te verwerken.het garanderen van een hoge precisie in bewerkingsprocessen.
Elektrische motoren
Gebruikt in hoogwaardige elektromotoren, met inbegrip van servomotoren en versnellingsmotoren, waarbij ze zowel radiale als axiale belastingen effectief beheersen om de betrouwbaarheid en prestaties te verbeteren.
Veranderingen
Gewoonlijk voorkomend in autoversnellingsbakken en industriële versnellingssystemen, ondersteunen hoekige contactlagers axiale belastingen, waardoor een soepele werking wordt gewaarborgd en slijtage bij versnellingsinteracties wordt geminimaliseerd.
Robotica en automatisering
Gebruikt in robotarmen en gewrichten, waar nauwkeurige beweging en belastinghantering van cruciaal belang zijn.
Pompjes en compressoren
Geïntegreerd in centrifuge en wisselpompen, evenals compressoren, waar ze axiale belastingen ondersteunen terwijl ze stabiliteit en betrouwbaarheid bieden in verschillende toepassingen voor de verwerking van vloeistoffen.
Aerospace toepassingen
Gebruikt in verschillende ruimtevaartmechanismen, waaronder aandrijvingen, landingsgestel en motorcomponenten.
Medische apparatuur
Het wordt gevonden in beeldvormingssystemen (zoals MRI's) en chirurgische instrumenten waar precisie en betrouwbaarheid cruciaal zijn voor de veiligheid van patiënten en een efficiënte werking.
Windturbines
Gebruikt in de aandrijflijn van windturbines om dynamische belastingen te beheersen die worden veroorzaakt door verschillende windsnelheden en windrichtingen, waardoor continuïteit en efficiëntie van de werking worden gewaarborgd.
Drukkerijen
Gebruikt in drukmachines (offset-, flexografische en digitale printers) voor nauwkeurige mediabehandelingen en het behoud van de uitlijning tijdens de werking.
Fietshubs
Gebruikt in high-performance fietshubs, vooral in competitieve fietsinstellingen, om de prestaties onder belasting te optimaliseren en wrijving te verminderen.
Vervoermiddelen
In spoorweg- en autowielassemblages om het draagvermogen te verbeteren en de veiligheid in omgevingen met hoge stress te verbeteren.
Vervoersystemen
Gebruikt in zware transportersystemen om precieze bewegingen en effectieve behandeling van zware ladingen over productielijnen mogelijk te maken.
Verpakking:
Dit hoekige contactballager is zorgvuldig verpakt in een stevige doos om de levering veilig te maken.
Verzending:
Alle bestellingen worden binnen 24 uur verwerkt en verzonden via betrouwbare koeriers.Leveringstermijnen kunnen variëren afhankelijk van het land van bestemming en de gekozen verzendmethodeNeem contact met ons op voor meer informatie over verzendopties en tarieven.
V: Wat is uw naverkoopservice en garantie?
A: Wij dragen de volgende verantwoordelijkheden als er defecte producten zijn gevonden:
1Vervangende goederen worden verzonden met uw volgende bestelling.
2. Terugbetaling voor defecte producten indien klanten dit vereisen.
V: Accepteert u ODM&OEM-orders?
A: Ja, we leveren ODM&OEM diensten aan wereldwijde klanten, we passen ook OEM doos en verpakking aan als uw vereisten.
V: Wat is het MOQ?
A: MOQ is 10pcs voor gestandaardiseerde producten; voor aangepaste producten moet MOQ vooraf worden onderhandeld.
V: Hoe lang duurt de doorlooptijd?
A: Voor monsterorders is de doorlooptijd 3-5 dagen, voor bulkorders 5-15 dagen.
V: Biedt u gratis monsters aan?
A: Ja, we bieden gratis monsters aan distributeurs en groothandelaren, maar klanten moeten de vracht dragen.
V: Hoe bestel ik?
A: 1. E-mail ons het model, merk en hoeveelheid, verzendwijze van lagers en we zullen onze beste prijs voor u aangeven;
2- Proforma factuur gemaakt en naar u gestuurd als de prijs overeengekomen door beide partijen;
3Deposito betaald na bevestiging van de PI en wij regelen de productie;
4Het saldo betaald vóór verzending of na afschrift van de ladingsbrief.
